Podłączenie żyrandola to jedna z tych prac, które wydają się proste, dopóki nie pojawią się stare przewody, niejednoznaczne kolory i pytanie, czy oprawa w ogóle wymaga uziemienia. W tym tekście pokazuję, jak podłączyć żyrandol do prądu bez zgadywania: od rozpoznania żył, przez bezpieczne połączenie, po typowe pułapki w starszych mieszkaniach. Skupiam się na praktyce, bo przy oświetleniu najwięcej problemów rodzi nie sama oprawa, tylko błędna identyfikacja przewodów i pośpiech.
Najpierw odłącz zasilanie, potem sprawdź przewody i dopiero łącz oprawę
- Nie ufaj wyłącznie kolorom. W starszych instalacjach oznaczenia mogły być inne, więc potwierdź brak napięcia testerem lub multimetrem.
- Niebieski przewód to zwykle N, żółto-zielony to PE, a brązowy, czarny lub szary to L.
- Żyrandol klasy I wymaga przewodu ochronnego, a model klasy II działa bez uziemienia.
- Przy lampach z dwoma obwodami warto sprawdzić, czy instalacja daje osobne wyjścia z łącznika świecznikowego.
- Najczęstszy błąd to skręcanie przewodów bez złączek i montaż oprawy bez wcześniejszego sprawdzenia nośności mocowania.
Co przygotować, zanim ruszysz z montażem
Zanim dotknę przewodów, wyłączam odpowiedni obwód w rozdzielnicy, a nie tylko światło na ścianie. To ważne, bo sam łącznik nie daje pewności, że na przewodach nie ma napięcia. Przy pracy z oświetleniem w domu najczęściej spotkasz instalację 230 V, a do oprawy zwykle dochodzi przewód trzyżyłowy, często 3 x 1,5 mm².
Do takiego montażu przydają się: dwubiegunowy wskaźnik napięcia lub multimetr, śrubokręt izolowany, ściągacz izolacji, stabilna drabina i złączki sprężynowe albo śrubowe dopasowane do przekroju przewodu. Ja nie zaczynam pracy bez instrukcji żyrandola, bo to właśnie tam producent podaje, czy oprawa ma zacisk ochronny, czy jest w II klasie ochronności i jak rozdzielić ewentualne sekcje świecenia. Kiedy to mam przygotowane, przechodzę do identyfikacji żył w suficie i w samej oprawie.

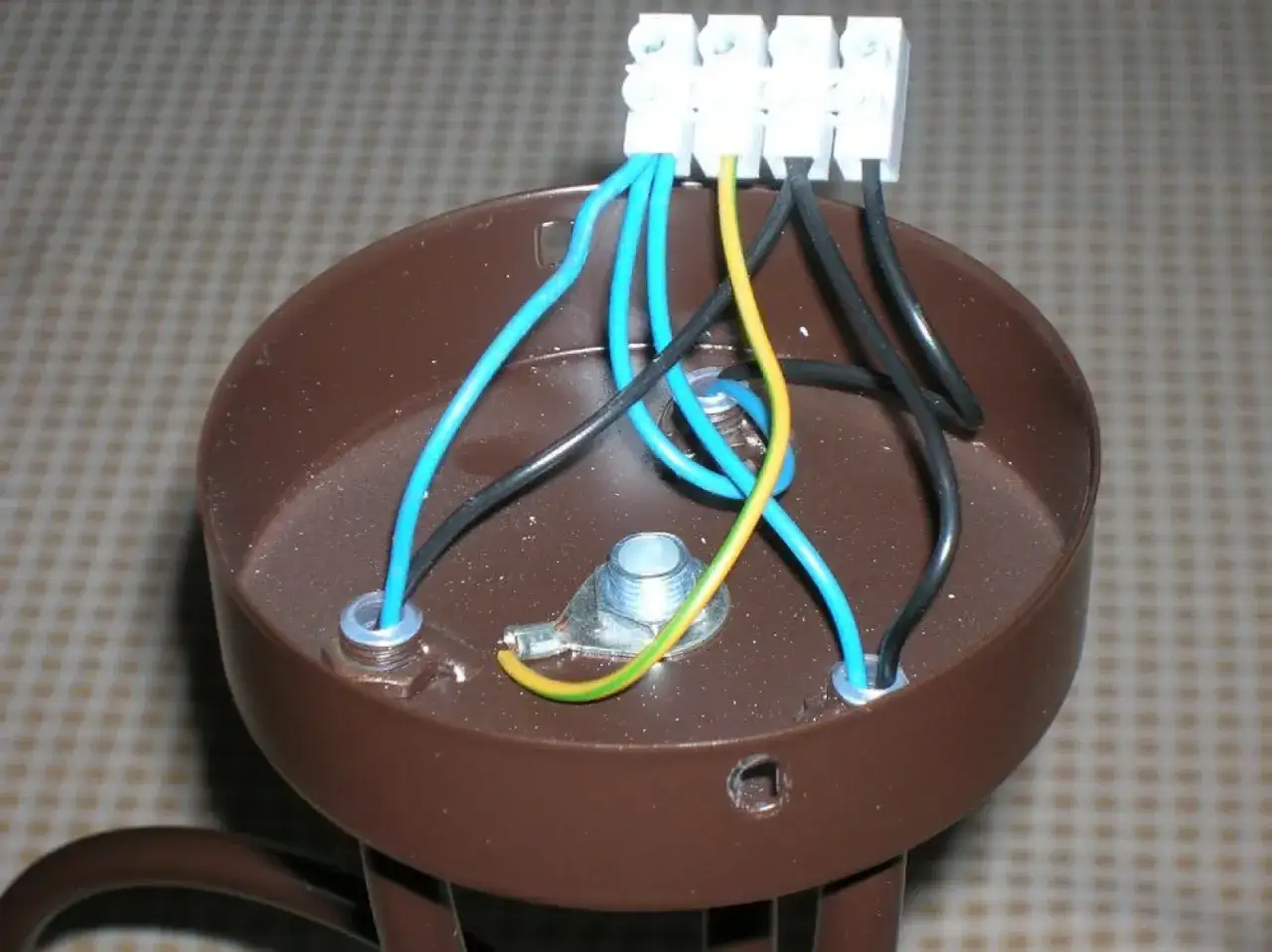

Jak czytać kolory przewodów w suficie i w żyrandolu
Tu popełnia się najwięcej błędów, bo kolory są wskazówką, ale nie są dowodem. W nowych i poprawnie wykonanych instalacjach niebieski oznacza przewód neutralny, żółto-zielony przewód ochronny, a brązowy, czarny lub szary przewód fazowy. W starszych mieszkaniach można jednak trafić na układ, w którym kolory nie odpowiadają dzisiejszym standardom, dlatego zawsze sprawdzam to pomiarem.
| Kolor lub oznaczenie | Co zwykle oznacza | Jak to traktować przy montażu |
|---|---|---|
| Niebieski | Przewód neutralny N | Łączę z zaciskiem neutralnym oprawy. |
| Brązowy, czarny, szary | Przewód fazowy L | To zasilanie pochodzące z łącznika. |
| Żółto-zielony | Przewód ochronny PE | Podłączam go tylko do oprawy, która ma zacisk ochronny. |
| Kolory niestandardowe lub stare oznaczenia | Możliwa stara instalacja albo przeróbki | Nie zgaduję, tylko sprawdzam testerem i schematem. |
W praktyce zwracam też uwagę na symbolikę oprawy. Jeśli widzę klasę I, obudowa wymaga ochrony przeciwporażeniowej i przewód PE jest konieczny. Jeśli oprawa ma symbol podwójnego kwadratu, należy do klasy II i zwykle nie podłącza się do niej przewodu ochronnego. Ten detal brzmi technicznie, ale decyduje o tym, czy montaż jest bezpieczny, czy tylko wygląda na skończony. Od tego już tylko krok do samego połączenia.
Jak podłączyć żyrandol krok po kroku
Przy prostym żyrandolu z jednym obwodem układ jest zawsze podobny: faza do fazy, neutralny do neutralnego, ochronny do ochronnego. Najważniejsze jest to, żeby nie robić skrętki „na szybko” i nie wciskać przewodów byle jak do rozetki. Dobre złącze ma trzymać żyłę pewnie, bez luzu i bez wystającej miedzi.
- Wyłącz zasilanie odpowiedniego obwodu w rozdzielnicy.
- Sprawdź brak napięcia wskaźnikiem dwubiegunowym lub multimetrem, nie samym wzrokiem.
- Oceń, czy stary wypust ma jeden przewód fazowy, czy osobne przewody dla kilku sekcji żyrandola.
- Zdjętą izolację dopasuj do złączki i wsuwaj żyłę do końca, bez gołej miedzi poza zaciskiem.
- Połącz L z L, N z N, a PE z PE, jeśli oprawa ma zacisk ochronny.
- Zabezpiecz przewody w rozecie tak, aby nie były napięte ani przyciśnięte przez obudowę.
- Powieszenie i mocowanie mechaniczne dopnij dopiero wtedy, gdy połączenia są już stabilne.
- Włącz zasilanie i sprawdź, czy oprawa działa bez migotania, iskrzenia i nietypowego grzania połączeń.
Jeżeli żyrandol ma dwie sekcje, a instalacja w suficie daje dwa przewody fazowe z łącznika świecznikowego, każda sekcja może działać osobno. To wygodne rozwiązanie, bo pozwala zapalać część lampy zamiast całości. Jeśli jednak masz tylko jeden przewód fazowy, sekcje zasilasz wspólnie i tracisz niezależne sterowanie, ale sama oprawa nadal może działać poprawnie. Kiedy układ w suficie jest mniej oczywisty, przechodzę do wariantów, bo tam zaczyna się prawdziwa praktyka.
Co zrobić w starszej instalacji albo przy żyrandolu dwusekcyjnym
W starych mieszkaniach najwięcej czasu zajmuje nie samo podłączenie, tylko rozpoznanie, z czym dokładnie mam do czynienia. Jeśli w suficie są tylko dwa przewody, zwykle oznacza to starszy układ bez osobnego PE albo instalację po przeróbkach. W takim przypadku nie dorabiam mostków na własną rękę i nie łączę neutralnego z ochronnym, bo to nie jest bezpieczny skrót.
| Sytuacja | Co to zwykle oznacza | Jak postępuję |
|---|---|---|
| 3 przewody w suficie | Najbardziej typowy układ | Łączę L, N i PE zgodnie z oznaczeniami oprawy. |
| 2 przewody w suficie | Starsza instalacja lub brak osobnego ochronnego | Sprawdzam klasę oprawy; przy wątpliwościach wstrzymuję montaż. |
| 2 przewody fazowe, N i PE | Wypust pod żyrandol z dwoma obwodami | Rozdzielam sekcje oprawy zgodnie z łącznikiem świecznikowym. |
| Kolory niezgodne z normą | Przeróbki albo bardzo stara instalacja | Nie ufam samym kolorom, tylko potwierdzam układ pomiarem. |
Przy lampie wielotorowej warto też pamiętać o logice sterowania. Jeśli żyrandol ma trzy ramiona, a z sufitu wychodzi tylko jeden przewód fazowy, wszystkie ramiona będą świecić razem. To nie jest awaria, tylko ograniczenie instalacji. Z kolei przy dwóch obwodach i prawidłowym łączniku dostajesz większą elastyczność, co w salonie albo nad stołem robi realną różnicę. Z takiego punktu łatwo przejść do błędów, bo właśnie tam widać, czy wszystko zostało zrobione porządnie.
Najczęstsze błędy i szybki test po montażu
Najgorszy błąd, jaki widzę, to praca przy instalacji wyłączonej tylko „na chwilę” na ścianie. Drugi klasyk to skręcanie przewodów bez złączki albo zostawienie odsłoniętej miedzi poza zaciskiem. Trzeci problem pojawia się przy metalowych oprawach: ktoś podłącza lampę, ale ignoruje przewód ochronny, a to już kwestia bezpieczeństwa, nie estetyki.
- Nie ufam samemu wyłącznikowi na ścianie, tylko odcinam obwód w rozdzielnicy.
- Nie mieszam neutralnego z ochronnym.
- Nie montuję oprawy klasy I bez podłączonego PE.
- Nie upycham przewodów na siłę w rozecie, bo później luźny zacisk potrafi się grzać.
- Nie zostawiam ciężkiego żyrandola opartego wyłącznie na przewodach.
Po montażu robię szybki test: włączam każdy klawisz, jeśli lampa ma kilka sekcji, sprawdzam, czy nic nie miga, a po kilku minutach patrzę, czy rozetka i złącza nie są wyraźnie ciepłe. Jeżeli coś się grzeje, przerywam i wracam do połączeń. To prosty test, ale właśnie on najczęściej wyłapuje luźny styk, zanim problem stanie się kosztowny. Gdy test nie przechodzi, lepiej zatrzymać się wcześniej niż poprawiać instalację w ciemno.
Kiedy lepiej zatrzymać się i wezwać elektryka
Są sytuacje, w których samodzielny montaż po prostu nie ma sensu. Jeśli przewody są aluminiowe, izolacja jest krucha albo widać ślady przegrzania, nie ryzykuję. To samo dotyczy miejsc, gdzie sufit nie daje stabilnego mocowania, instalacja była przerabiana kilka razy albo w rozecie jest za mało miejsca na bezpieczne ułożenie przewodów.
W praktyce najbardziej ostrożny jestem też przy łazienkach, wilgotnych pomieszczeniach i starych układach bez czytelnych oznaczeń. Tam drobny błąd ma większą cenę niż w zwykłym pokoju, bo dochodzi wilgoć, ograniczona przestrzeń i większe wymagania wobec oprawy. Jeśli nie mogę jednoznacznie potwierdzić układu L, N i PE, odkładam montaż i biorę fachowca. To nadal oszczędność czasu, a nie porażka.
Detale, które sprawiają, że montaż działa bez problemów przez lata
Po poprawnym podłączeniu zostają rzeczy pozornie drobne, ale to one decydują o trwałości efektu. Dobrze dobrane złączki, przewody dociągnięte bez naprężenia i oprawa osadzona stabilnie sprawiają, że żyrandol nie zacznie hałasować, migać ani luzować się po kilku tygodniach. Jeśli instalacja ma współpracować ze ściemniaczem albo nowymi źródłami LED, sprawdzam jeszcze kompatybilność, bo nie każda żarówka i nie każda oprawa lubią regulację jasności.
- Dobieram złączki do przekroju żyły i nie mieszam przypadkowych modeli.
- Zostawiam tyle miejsca w rozecie, żeby przewody nie były zgniecione.
- Przy cięższych oprawach pilnuję osobnego, pewnego mocowania mechanicznego.
- Jeśli lampa ma klasę ochronności I, zawsze traktuję przewód PE jako obowiązkowy element układu.
- Po zakończeniu pracy opisuję sobie obwód w rozdzielnicy, jeśli w domu kilka opraw działa podobnie.
Dobrze wykonane podłączenie nie wymaga później korekt ani zgadywania przy kolejnym remoncie. Jeśli mam pewność co do oznaczeń, klasy oprawy i stabilnego mocowania, żyrandol po prostu działa tak, jak powinien. A kiedy któryś z tych elementów nie jest jasny, lepiej zatrzymać się na chwile wcześniej niż poprawiać instalację po fakcie.
